Medidor de flujo de baja presión (FCS610)

Dispositivo avanzado para línea de producción destinado a la prueba de una gama de productos diseñados para conducir aire o gas a bajas presiones

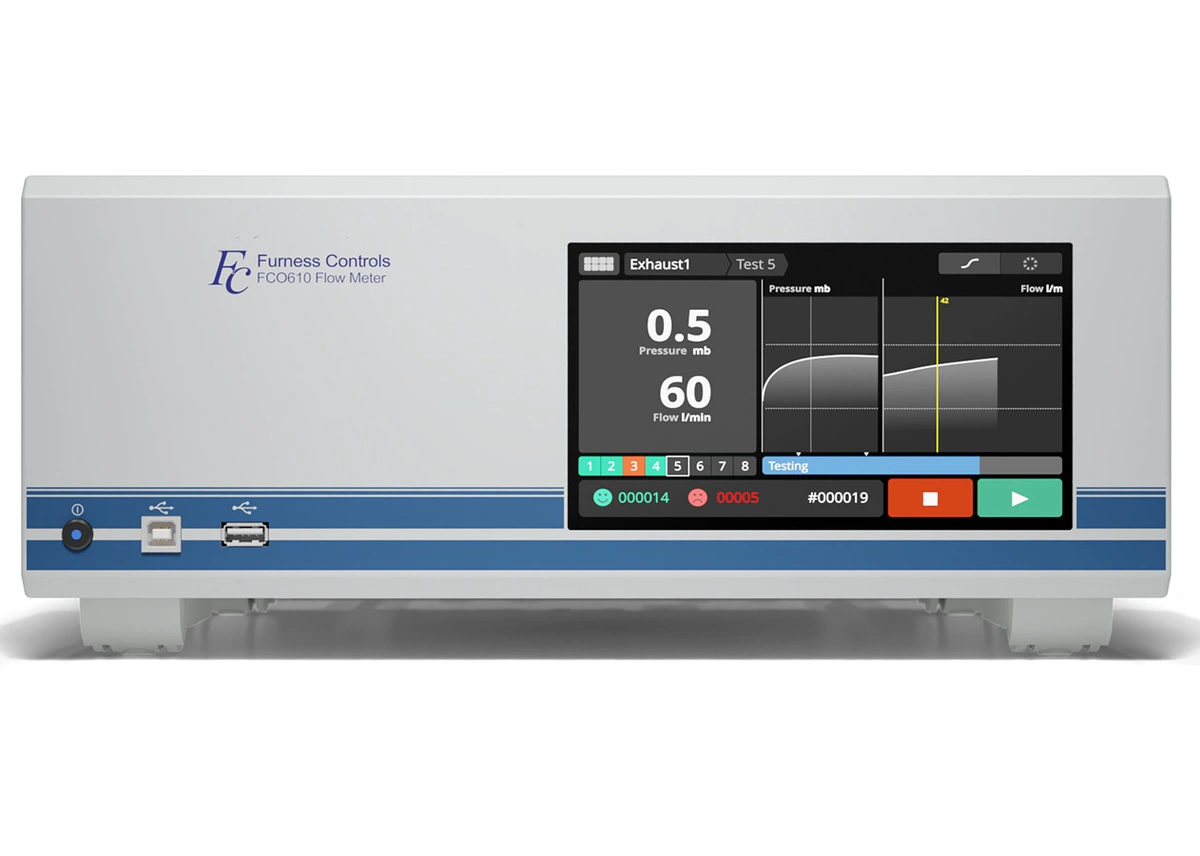

pageblock.fore_image_alt
  • Detalles clave
  • Variante especializada de nuestro probado medidor de flujo para línea de producción (FCO792)
  • Control automático de regulador de presión ultrabajas
  • Correlación directa con normas de ensayo armonizadas
  • Parámetros específicos del producto para la optimización de pruebas
  • Prueba de caudales bajos y altos en un único instrumento

Pruebas avanzadas de fuga diferencial

Basándose en el éxito del comprobado FCS510 y el avanzado FCO792; el FCS610 es la última generación de instrumentos de prueba de estanqueidad de carcasa de aparatos y cámara de combustión de Furness Controls. Diseñado para cumplir con las normas armonizadas para el ensayo de sistemas de calderas de gas/gasóleo, el FCS610 se beneficia de las funciones avanzadas del FCO792 con la incorporación de la regulación de ultra-baja presión requerida para estas rigurosas pruebas.

    Comprobador de fugas FCO780 y FCO790

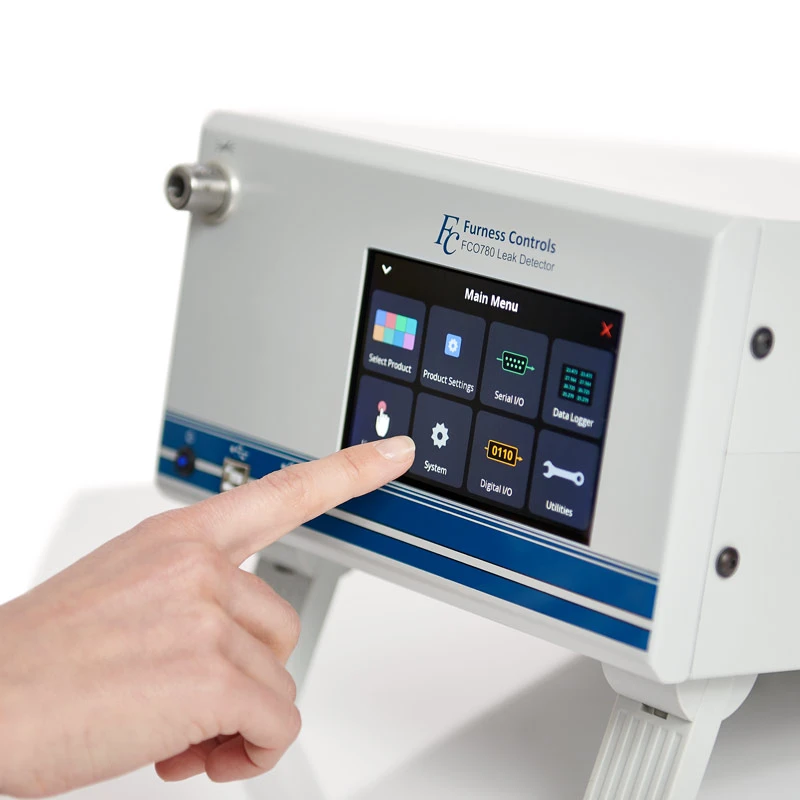

    Pantalla táctil intuitiva y rápida

    • Valores numéricos claros, gráficos detallados y botones de fácil pulsación
    • Elija rápidamente entre 300 productos configurables, cada uno con hasta 16 pasos personalizables
    • La función de registrador de datos le permite examinar y exportar todos los datos de sus últimas 1.000.000 pruebas de productos
    • Cambie la configuración y configure las pruebas de forma rápida y sencilla con el intuitivo sistema de menús basado en iconos

    Estos comprobadores de flujo ofrecen una plataforma perfecta para reducir los costes y la complejidad de las estaciones de prueba al eliminar por completo la necesidad de un PLC. Mediante el uso de E/S eléctricas y salidas neumáticas, los propios instrumentos pueden controlar toda la estación de prueba. La integración de la lectura de códigos de barras, la impresión de etiquetas y el bloqueo de plantillas puede garantizar una producción sin defectos.

    Comunicaciones

    • Conectores de E/S eléctrica programables por el usuario
    • Salidas neumáticas programables por el usuario
    • Interfaces de comunicación industrial modernas como PROFINET y EtherNet/IP
    • Otros modos de comunicación como RS232, RS485, USB y TCP/IP estándar sobre Ethernet

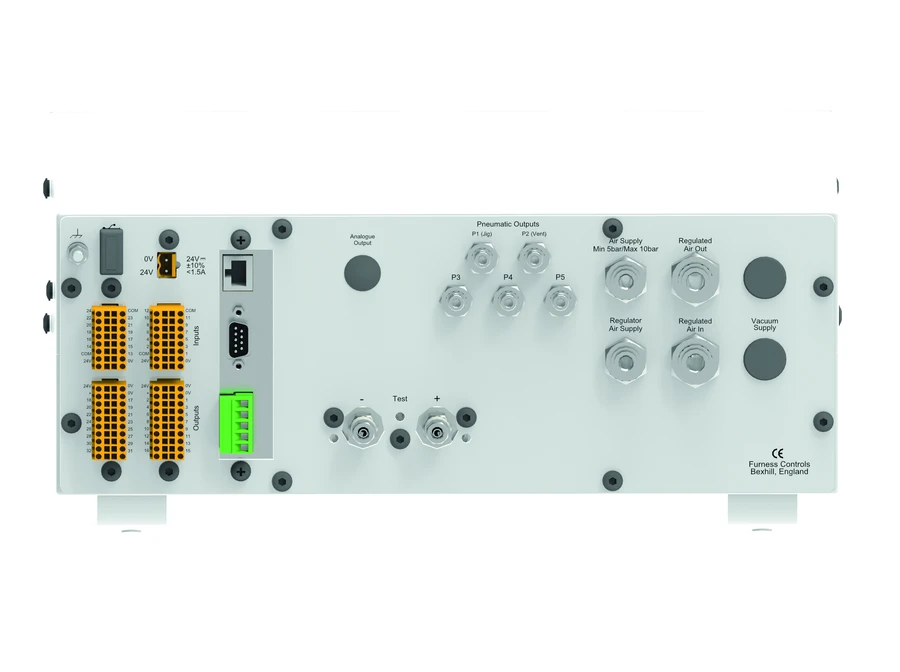

    Parte trasera del comprobador de fugas FCO790

    Teoría

    Las pruebas de integridad de la carcasa se realizan introduciendo aire en la salida del conducto de humos a una presión específica y regulada, y el flujo de aire resultante debe ser inferior a un límite especificado que depende del volumen interno del dispositivo. Los sellos de la carcasa ausentes o dañados provocarán un flujo de aire excesivo y un resultado negativo en la prueba. Los sellos correctamente instalados y completos restringirán el flujo de aire por debajo del límite especificado y darán un resultado positivo.

    El FCS610 tiene capacidades de memoria de 300 productos y 300 pruebas, lo que permite programar pruebas específicas por variante para cada modelo de su gama. La compatibilidad integrada con el lector de códigos de barras y la capacidad de almacenar datos de resultados proporcionan una trazabilidad completa frente a productos serializados individualmente. La entrada del lector de códigos de barras puede ser programada por el usuario para exigir la selección del producto, el número de serie e incluso el ID de usuario antes de comenzar una prueba. Las pruebas de hermeticidad de combustión se realizan normalmente utilizando los mismos principios que la integridad de la carcasa, pero a una presión más alta, lo que no supone ningún problema para el FCS610 con su regulador de presión automático y su control de velocidad específico para cada prueba.
