- Características principales
- El estándar confiable para presiones muy bajas
- Un manómetro de pistón no giratorio con sistema de control automático
- Rendimiento comprobado, facilidad de uso y estabilidad a largo plazo
Precisión
Mantener la trazabilidad de calibración y la precisión es de suma importancia para los laboratorios de estándares nacionales, las instalaciones de calibración, así como los fabricantes de dispositivos de medición de presión.
| Versión | Rango de presión | Resolución | ||
|---|---|---|---|---|
| 10cm² | 0 - 44 kPa | 0 | 01 Pa | |
| 20cm² | 0 - 22 kPa | 0 | 005 Pa | |
| 45cm² | 0 - 9 kPa | 0 | 002 Pa | |
| 100cm² | 0 - 3 | 4 kPa | 0 | 001 Pa |

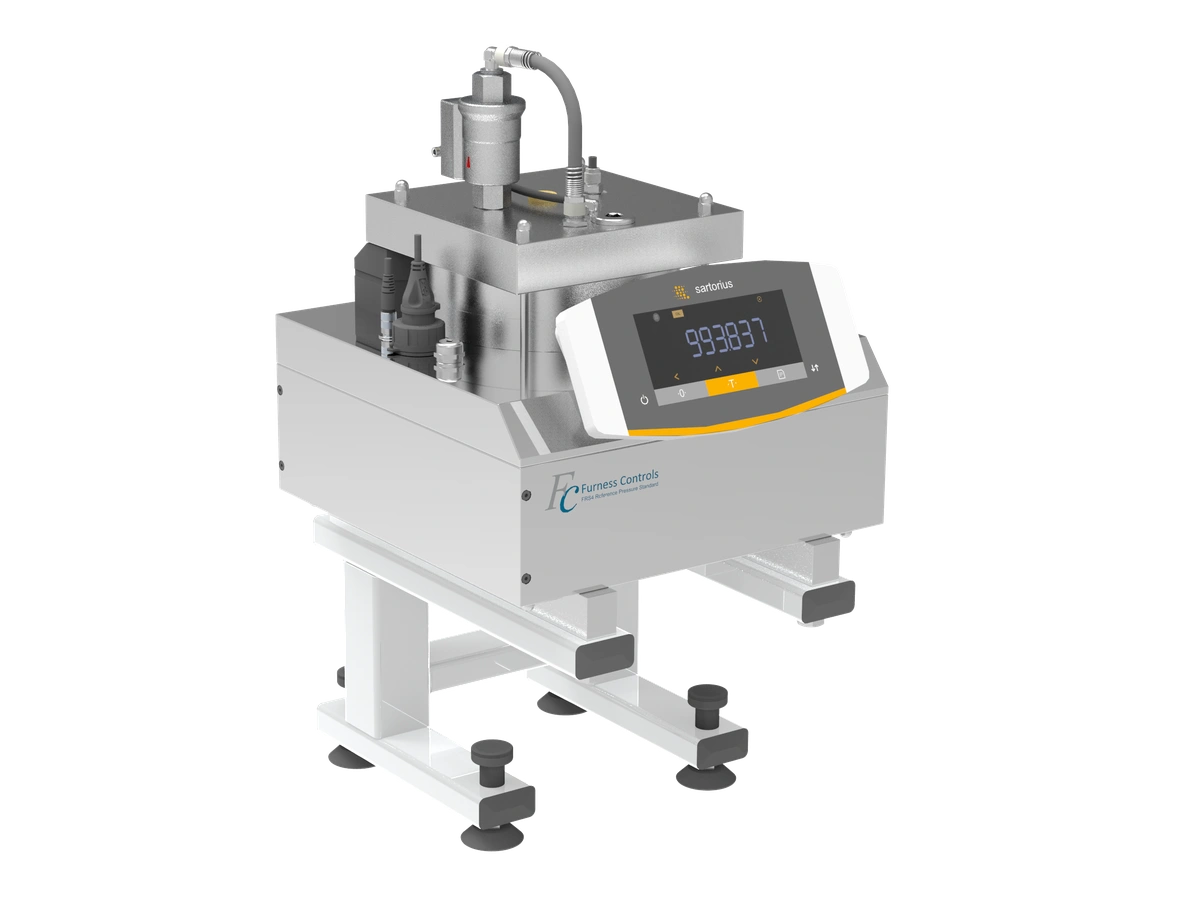

Suministrado en cuatro versiones diferentes, el FRS4 cubre un rango de cero a 44 kPa para la versión de mayor presión, y de cero a 3,4 kPa para la de menor presión.
La resolución del modelo de menor presión es de 0,001 Pa, con una incertidumbre de ±(0,005% de lectura + 0,02 Pa).

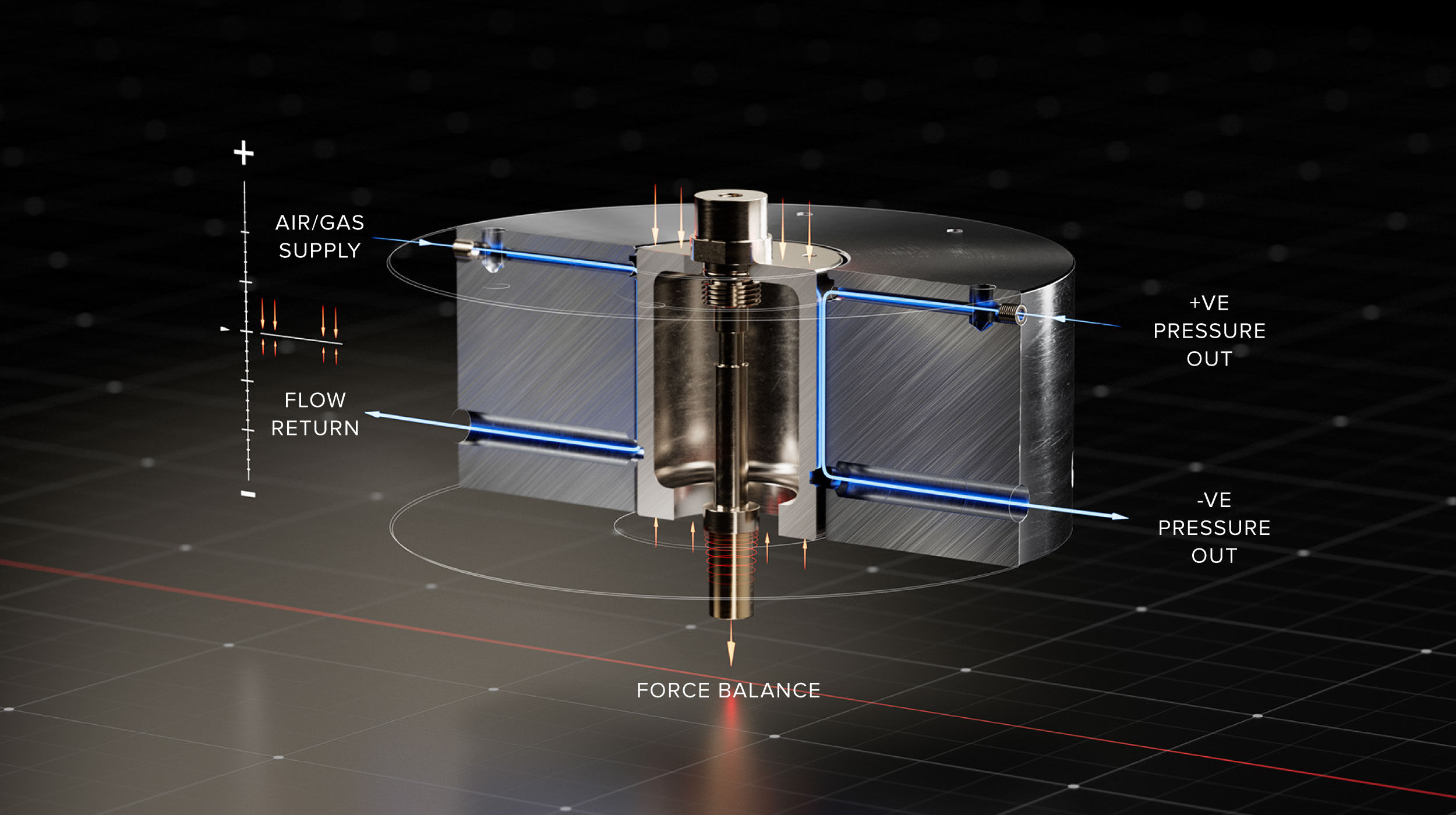

El aire o gas se suministra al FRS4 en la parte superior del cilindro y fluye hacia el puerto de retorno cerca de la base. El espacio reducido entre el pistón y el cilindro genera una diferencia de presión entre la parte superior e inferior del pistón. La posición lateral del pistón se mantiene mediante un sistema de flexión de berilio-cobre, y la posición vertical se mantiene mediante el equilibrio de fuerzas.
La cantidad de fuerza necesaria para mantener la posición vertical del pistón es exactamente igual a la diferencia de fuerza ejercida por el gas sobre la superficie superior del pistón en comparación con la superficie inferior, más el peso del pistón. Dado que las dimensiones del pistón se conocen con precisión, el equilibrio de fuerzas proporciona una lectura de la diferencia de presión que es directamente trazable a propiedades físicas.
Es fundamental tener acceso a un estándar de presión en el que pueda confiar, con un largo período de mantenimiento que le permita maximizar la carga de trabajo.
