- Detalles clave
- Elemento de flujo primario para flujos de aire/gas de 0,1 ml/min a 40.000 l/min
- Excelentes propiedades de reducción de rango
- No se requiere extracción de raíz cuadrada
- Genera una caída de presión muy baja a través del elemento
Fiabilidad en la medición de caudal

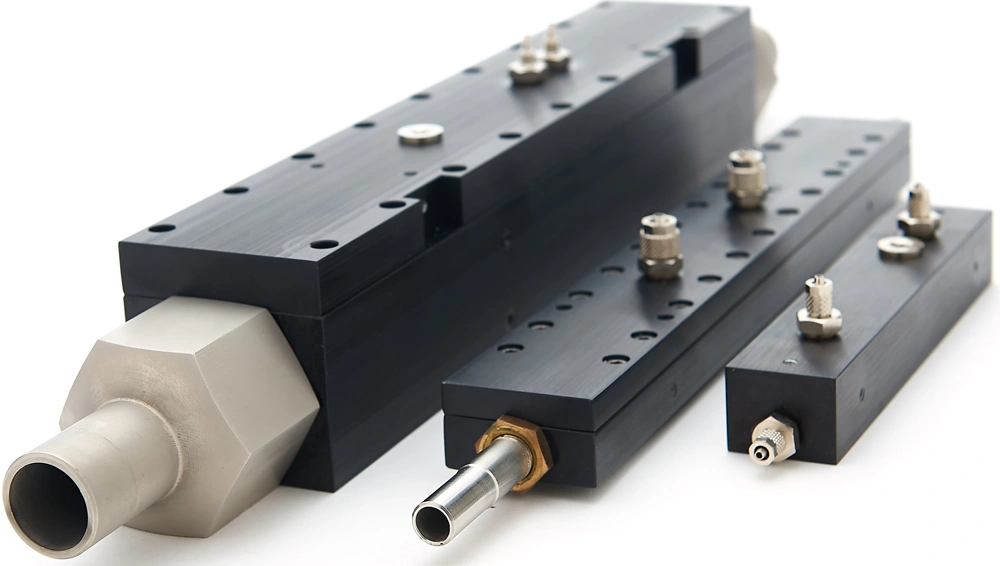

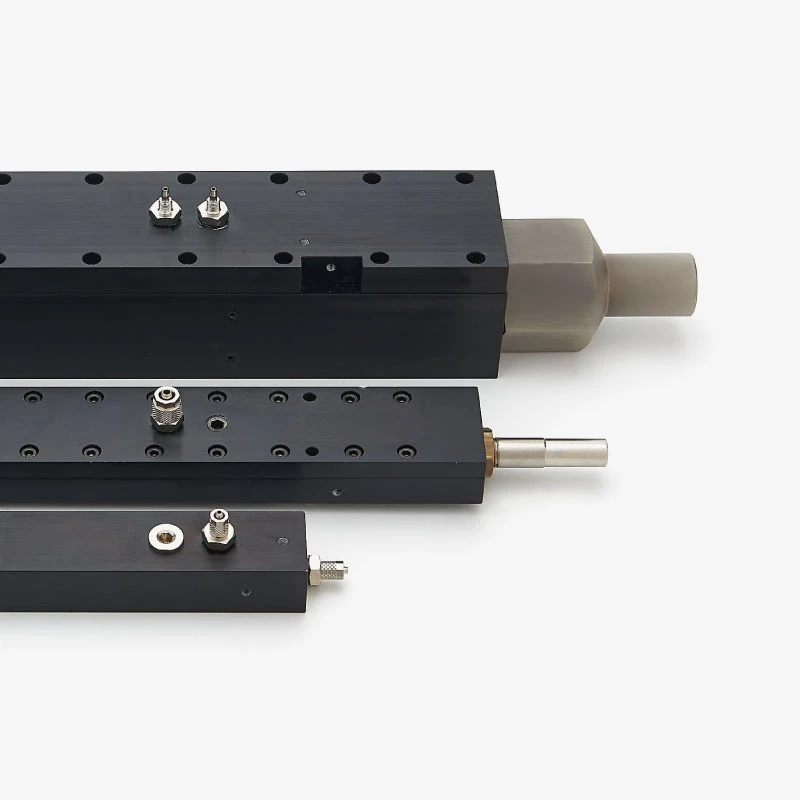

La serie FCO96 de Elementos de Flujo Laminar (LFE) es una familia de dispositivos de flujo primario para la medición de flujos de aire y gas de bajo volumen, desde 0,1 ml/min hasta 40.000 litros/min. Los LFE FCO96 proporcionan la capacidad de medir con precisión y repetibilidad los bajos caudales presentes en sistemas de muestreo, inyectores y aplicaciones de respiración.
Las mediciones de caudal se realizan frecuentemente mediante placa de orificio, venturi o tobera, donde la presión diferencial generada se relaciona con el caudal mediante una ley cuadrática. Los Elementos de Flujo Laminar FCO96 tienen una relación lineal entre la presión diferencial y el caudal, lo que permite alcanzar una relación de reducción de rango mucho mayor. Las condiciones de flujo laminar se alcanzan por debajo de un número de Reynolds de 2000.
Los Elementos de Flujo Laminar FCO96 generan una baja presión diferencial, ofreciendo escasa restricción al flujo. Un valor típico a caudal máximo es de 10 mmH₂O (98 Pa). Los instrumentos de medición adecuados son la gama de micromanómetros y transmisores de Furness Controls.
Teoría
Las condiciones de flujo laminar están presentes en un gas cuando el número de Reynolds está por debajo de la cifra crítica de 2000. Por encima de esta cifra, la condición del fluido se considera turbulenta. Por debajo de esta cifra, la diferencia de presión a lo largo de una longitud determinada es lineal con el caudal. Nuestros orificios de flujo laminar FCO96 están diseñados en torno a un número de Reynolds de 500, bien dentro del rango de flujo laminar. Cada dispositivo proporciona cámaras de expansión/reducción de flujo en la entrada/salida, de modo que el flujo es lineal a la presión diferencial en los puntos de medición.
